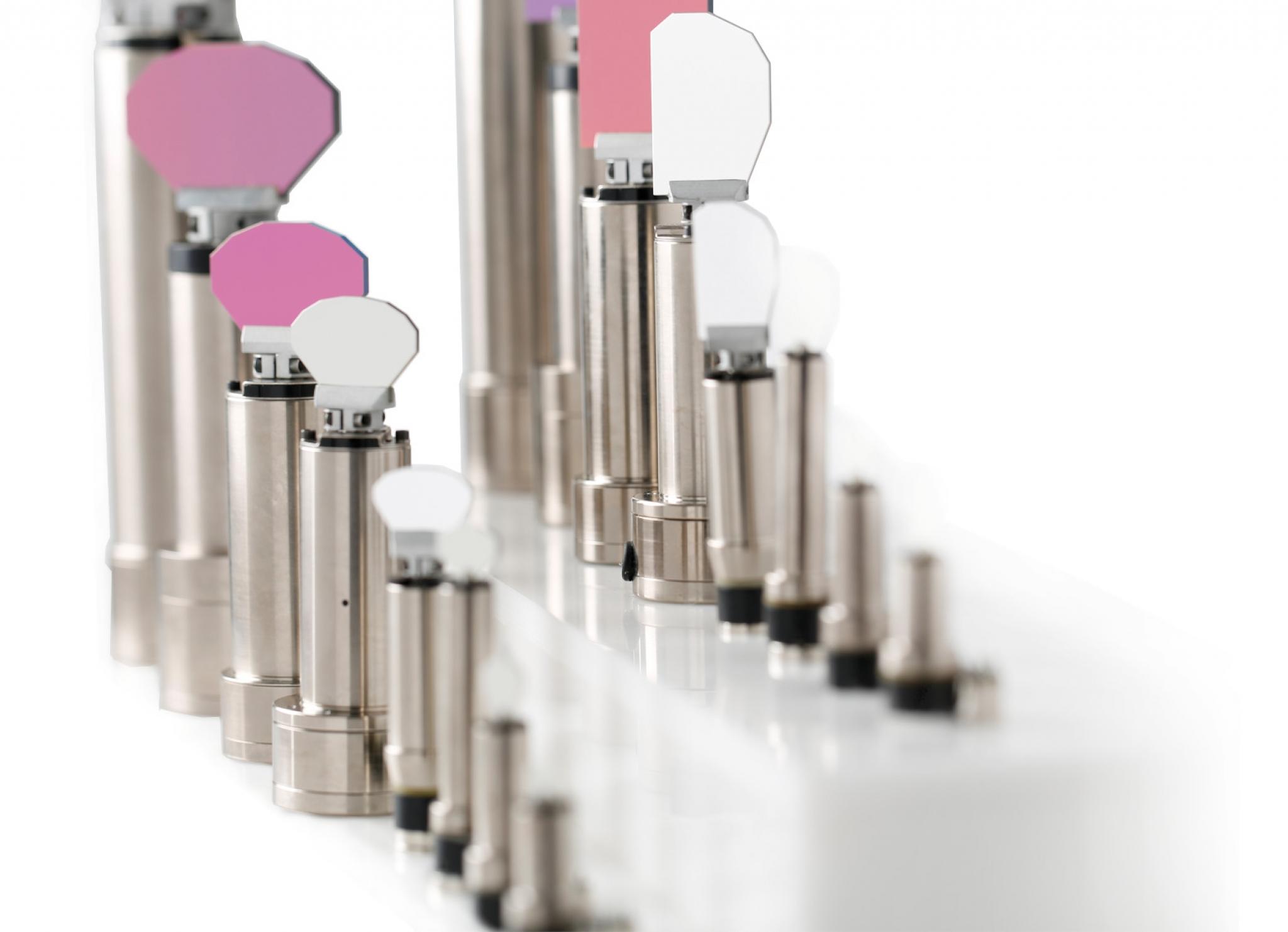

新型高稳定性模拟振镜

产品介绍

• 高速度，步进响应时间短

83xxK和62xx系列振镜极快的定位速度来源于CTI先进的振镜和促动器设计，其拥有最高系统共振频率和RMS功率。其促动器采用了小电感材料、高扭矩的设计，可提供极高的扫描速度，却不需要很高的电压。因此该产品拥有出色的系统带宽和极短的步进响应时间。

• 高速扫描下保持定位精度和高重复率

CTI采用了最新的光学位置探测器来保证优秀的定位精度，同时还有极高的重复率，长期线性度和稳定度，高速扫描下的温度控制表现也令人满意。

• 高系统性能和长期稳定性

合理的设计、先进的轴承技术和精良的生产工艺使得83xxK拥有比同类产品更长的使用寿命和高稳定性。我们的振镜均由电脑制模，并通过数十亿次的耐久性测试。CTI的高标准制造技术保证了产品的一致性，可为您的系统带来更高的性能提升。

• 83xxK较62xxH系列产品降低40%抖动和三分之一的热漂移，是各类应用的理想选择




机械和电气指标	8300K	8310K	8315K	8320K	8330K	8331K	8340K	8360K
适合光斑直径(mm)	1-7	1-7	1-7	5-10	8-15	8-15	10-30	30-100
转动惯量(gm*cm2, +/-10%)	0.013	0.018	0.028	0.125	0.97	0.82	2.4	47.5
定额偏转角度（°）	40
最大转子温度(°C)	110
线圈电阻（Ohms，+/-10%）	2.14	3.7	2.5	2.79	1.07	1.27	1.03	0.61
RMS 电流 (A, at T case=50°C)	2.3	2.4	4.1	3.9 A, 最大值	7.1	5.8	8.2 A, 最大值	12 A, 最大值
小角度响应时间	130μs	100μs	130μs	200μs,	250μs	250μs	350μs	2.1 ms
线性度	99.9 %, 最小 20°, 99.5%l, 40°			99.9 %,最小, 40°		99.9, 最小, 20 °	99.9 %,最小, 40°
刻度漂移(PPM/°C, 最大值)	15
零漂(μrad/°C, 最大值)	5
重复精度(μrad, 最大值)	8




机械和电气指标	6200H	6210H	6215H	6220H	6231H	6230H	6240H	6260H
适合光斑直径(mm)	3-7	3-7	3-7	5-10	8-15	8-15	12-25	30-75
转动惯量(gm*cm2, +/-10%)	0.13	0.2	0.28	1.25	8	10	24	475
额定偏转角度(°)	±20
最大转子温度(°C)	110
线圈电阻(Ohms,+/-10%)	2.1	3.72	2.53	2.79	1.2	1.07	1.03	0.6
电流，RMS(A, Max)	2.3	2.4	4.1	3.9	5.8	7.1	8.2	12
小角度响应时间(mS,标准负载匹配)	130	100	130	200	250	250	350	700
线性度(%, minimum, over 40° optical)	99.9
线度漂移(PPM/°C,Max)	50
零漂(uRad/°C,Max)	15
重复精度(微弧度,Max）	8
